フィルタユニット取扱説明
|
1.設置
溶接機の上面または近くのしっかりした場所に設置してください。 定格電圧200V,定格電流84A,使用率60%
|
2.接続

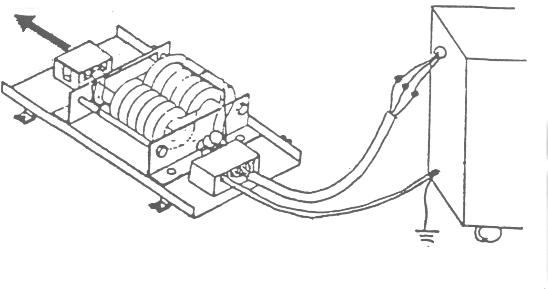

接続は必ず配電盤の開閉器を切ってから行ってください。 接続はカバーをはずし、下図を参照にして確実に行ってください。
|
入力側(一次開閉器側)、出力側(溶接機側)の配線が決まっていますので、間違えないように注意してください。
出力側には、キャブタイヤケーブルと接地ケーブル(緑)が接続されています。 接地ケーブルは必ず溶接機接地端子に接続し、溶接機と共に接地してください。 接続完了後、入・出力ケーブルとケースとの絶縁をチェックしたうえで、カバーを取り付けてください。 |
